คุณภาพของ FURUKAWA ที่ได้การรับรอง (Proven Quality) |
|
| |
Furukawa ได้ผ่านมาตรฐานการรับรองระบบและ Certification ต่าง ๆ
เช่น ISO 9001, ISO 14001, OHSAS 18001, ETL INTERTEK, UL, ANATEL, INMETRO เป็นต้น |
|
| |
|
|
| |
 |
|
| |
|
|
| |
การเข้าร่วมเป็นสมาชิก (Affiliation) |
|
| |
Furukawa ได้เข้าร่วมเป็นสมาชิกของสมาคม, องค์กร ต่าง ๆ เช่น TIA ,IEEE, BiCSi, FTTH Council, ABNT, Green Building Council เป็นต้น |
|
| |
|
|
|
|
| |
 |
|
| |
|
|
|
|
| |
เครื่องหมายการรับประกันคุณภาพสินค้าระดับโลก (Guarantee of quality) |
|
| |
|
|
|
|
| |
 |
|
ETL Intertek : คือบริษัทชั้นนำด้านการทดสอบและมีห้องปฎิบัติการสำหรับทดสอบผลิตภัณฑ์ที่เป็นมาตรฐานสากลยอมรับในระดับนานาชาติและระดับโลก ด้วยประสบการณ์อันยาวนานกว่า 130 ปี โดยเน้นการทดสอบทางด้านประสิทธิภาพการทำงานและด้านความปลอดภัยของสินค้าต่างๆ เครื่องหมาย ETL เป็นเครื่องบ่งบอกว่า เครื่องใช้ไฟฟ้าและอิเล็กทรอนิกส์นั้นได้เป็นไปตามมาตรฐานบังคับทางด้านไฟฟ้าที่เกี่ยวข้องทุกประการ
website :http://www.intertek.com/etl-verified-directory/cabling-products/furukawa-industrial/ ของ Furukawa |
|
| |
|
|
|
|
| |
 |
|
Underwriters Laboratories (UL) : มาตรฐาน UL เกี่ยวข้องกับความปลอดภัยของสินค้าเป็นหลัก เป็นองค์กรอิสระที่ทำหน้าที่ตรวจสอบความปลอดภัยของสินค้าต่างๆ และได้ออกมาตรฐานที่เกี่ยวข้องกับความปลอดภัยมากมาย ภายใต้ชื่อ UL standard มาตรฐานนี้เป็นที่ยอมรับในระดับนานาชาติและระดับโลก และมีประสบการณ์อันยาวนานกว่า 100 ปี ในการทดสอบสินค้า
website : http://www.ul.com ; ตรวจสอบใบรับรอง Communication Cable , Communications Accessories ของ Furukawa
|
|
| |
|
|
|
|
| |
การรับประกันคุณภาพด้านต่างๆ (Certifild of Cabling ) |
|
| |
|
|
|
|
| |
|
|
โดยในการรับประกันจะแบ่งออกเป็น 2 ลักษณะ ดังนี้
1. การรับประกันด้านประสิทธิภาพการทำงานภายใต้มาตรฐานสากล (Electrical Performance Under International Standard) เช่น ประสิทธิภาพการทำงานตามมาตรฐาน ANSI/TIA-568-C.2 ของสายบิดคู่ตีเกลียว หรือสาย UTP, มาตรฐาน ANSI/TIA-568-C. ของสายใยแก้วนำแสง (Optical Fiber) เป็นต้น
2. การรับประกันด้านความปลอดภัยภายใต้มาตรฐานสากล (Safety Under International Standard) เช่น การลุกไหม้ไฟ, การลามไฟ, UL 444 เป็นต้น |
|
| |
|
|
|
|
| |
| |
 |
|
 |
| |
VERIFIED : เน้นการรับรองทางด้านคุณภาพ และ ประสิทธิภาพการทำงาน |
|
LISTED : เน้นการรับรองทางด้าน ความปลอดภัย เช่น ความต้านทานการลุกไหม้ |
|
|
| |
|
|
|
|
| |
การทดสอบความปลอดภัยและประสิทธิภาพการทำงานในอุตสาหกรรมการผลิตสายสัญญาณ
(Safety & Performance Testing in the Wire & Cable Industry) |
|
| |
|
|
|
|
| |
|
|
เพื่อเป็นการการันตีคุณภาพของสายสัญญาณและอุปกรณ์ต่อพ่วง ETL Intertek ได้จัดทำโปรแกรมเพื่อรองรับการทดสอบจากโรงงานผู้ผลิตสายสัญญาณและอุปกรณ์ต่อพ่วง โดยแบ่งออกเป็น 2 แบบ คือ |
|
| |
|
|
|
|
| |
|
|

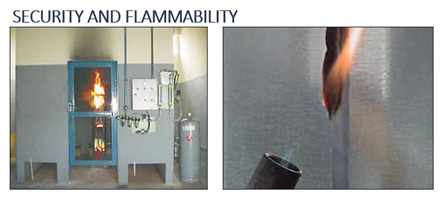

1. รายการสำหรับความปลอดภัย (Listing for Safety) |
|
| |
|
|
การทดสอบความปลอดภัยด้านอัคคีภัยเป็นหนึ่งในการทดสอบสำคัญในมาตรฐานความปลอดภัยของ ETL การทดสอบจะให้ความมั่นใจว่าสายสัญญาณ สามารถจำกัดการลุกลามของเปลวไฟในกรณีที่เกิดไฟไหม้ได้ เป็นการเพิ่มระดับของความปลอดภัยในชีวิตและทรัพย์สิน, สายสัญญาณที่ได้ตามมาตรฐานจะมีเวลาเพิ่มขึ้นเพื่อออกจากอาคารได้ทัน ในกรณีที่เกิดไฟไหม้เนื่องจากมีความต้านทานการลามไฟและลุกไหม้ |
|
| |
|
|
|
|
| |
|
|

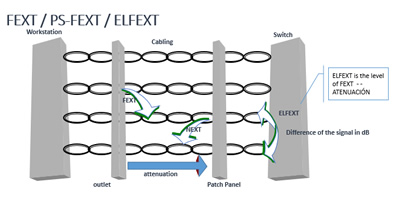

2. การตรวจสอบประสิทธิภาพ (Verification for Performance) |
|
| |
|
|
การตรวจสอบมีวัตถุประสงค์เพื่อให้ผู้ใช้มีความเชื่อมั่นว่าผลิตภัณฑ์ที่ซื้อจะมีคุณภาพตามที่คาดไว้ การทดสอบประสิทธิภาพนี้ยังสามารถตรวจสอบการทำงานร่วมกันและการดำเนินงานของเครือข่ายที่เหมาะสมตามที่กำหนดไว้ในมาตรฐานได้อีกด้วย |
|
| |
|
|
มาตรฐานหลักที่ใช้ทดสอบประสิทธิภาพ |
|
| |
|
|
1. ANSI/TIA-568-C.2
2. ISO/IEC 11801 and other referenced IEC sectional standards
3. EN 50173-1 and other referenced sectional standards
4. IEEE 802.3, Standard for Ethernet
|
|
| |
|
|
|
|
| |
|
|
นอกจากนี้การตรวจสอบ Verification ยังแบ่งออกเป็น 2 แบบ คือ
1. Ongoing Verified program (การตวรจสอบแบบต่อเนื่อง) เป็นโปรแกรมที่ผู้ผลิตต้องเพิ่มความเข้มงวดในทุกขั้นตอนการผลิตเพื่อให้สินค้าผ่านการตรวจสอบ โดย ETL จะทำการตวรจตามแผนอย่างต่อเนื่อง และสามารถเข้าสุ่มตวรจที่โรงงานผู้ผลิตโดยไม่แจ้งล่วงหน้าด้วยเช่นกัน
2. One-time Performance Testing (การตรวจสอบแบบครั้งเดียว) เป็นการส่งตรวจเพียงครั้งเดียวโดยไม่มีการตรวจสอบซ้ำหรือสุ่มตรวจแบบต่อเนื่อง |
|
| |
|
|
|
|
| |
|
|
ในส่วนของผลิตภัณฑ์สายสัญญาณ และอุปกรณ์ต่อพ่วง แบ่งการตรวจสอบออกเป็น 2 แบบดังนี้ |
|
| |
|
|

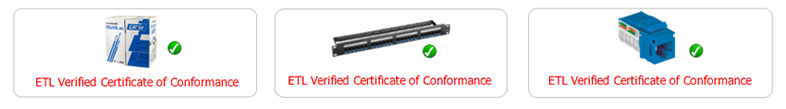

1. การรับรองรายชิ้นส่วน (Component Certification)
เป็นการรับรองเฉพาะรายชิ้นเท่านั้นว่าได้มาตรฐาน เช่น การรับรองสาย UTP Cable Multilan Enhanced CAT 5E CMR , Category 5e Keystone Jack , Category 5e Patch Panel เป็นต้น เป็นการทดสอบประสิทธิภาพตามมาตรฐานหลัก เช่น ANSI/TIA-568-C.2 เป็นต้น |
|
| |
|
|
|
| |
|
|

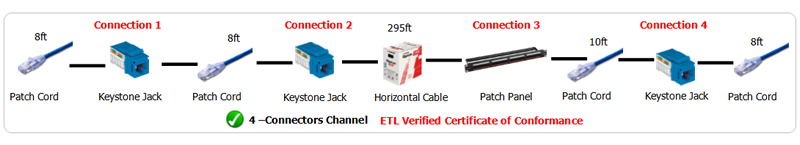

2. การรับรองทั้งแชนแนล (Channel Certification)
เป็นการรับรองการต่อทั้งระบบ เพิ่มเติมเพื่อให้เกิดความมั่นใจต่อผู้ใช้สินค้าว่าหลังจากที่นำชิ้นส่วนต่างๆนำมาต่อรวมกันเป็นระบบแล้ว จะสามารถใช้งานได้ตามข้อกำหนด มาตรฐานหลักที่ใช้ในการทดสอบประสิทธิภาพ เช่น ทดสอบตาม ANSI/TIA-568-C.2 ใน Category 5e Channels ด้วยการต่อ 3 Connector Channel ประกอบด้วย 1. Patch Cord, 2. Wall Outlet, 3.Patch Panel, 4.Horizontal Cable CM เป็นต้น หรือ กรณีต่อแบบ 4 Connectors Channel ตามภาพด้านล่าง
|
|
| |
|
|
|
| |
|
|

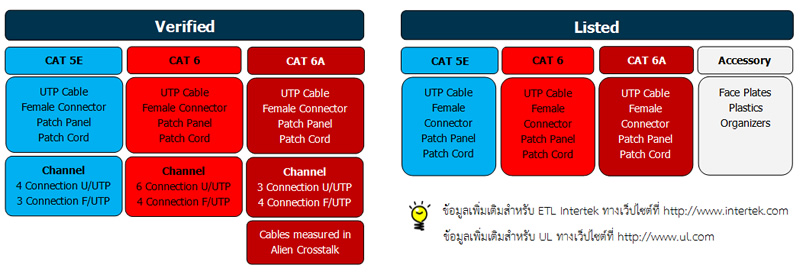

ตัวอย่างผลิตภัณฑ์ที่ FURUKAWA ได้รับการรับรองทั้งในส่วนของ Verified และ Listed |
|
| |
|
|
|
| |
|
|
|
| |
รู้จักมาตรฐานสากลระดับโลก (Standard for Cabling) |
|
| |
การออกแบบระบบสายสัญญาณที่เป็นมาตรฐานระดับโลกที่นิยมอ้างอิงและนำไปใช้งานนั้น แบ่งออกเป็น 2 ส่วนหลัก คือ
1.
มาตรฐานที่ออกมาจากฝั่งอเมริกา
2.
มาตรฐานที่ออกมาจากฝั่งยุโรป
แต่ในข้อสรุปโดยรวมแล้วมีรายละเอียดที่แตกต่างกันเล็กน้อยมีความคล้ายกันสามารถปรับเข้าหากันได้โดยที่ไม่มีปัญหาด้านการใช้งานและการติดตั้ง |
|
| |
|
|
|
|
| |
ข้อกำหนดพื้นฐานของมาตรฐานเบื้องต้นดังนี้ |
|
| |
- ผลิตภัณฑ์ต้องผ่านเกณฑ์มาตรฐานที่กำหนดไว้เป็นอย่างน้อย
- ผลิตภัณฑ์ที่ใช้งานช่วยให้ผู้ติดตั้ง สามารถใช้งานได้กับทุกยี่ห้อ ไม่จำกัดว่าต้องใช้เฉพาะเจาะจงยี่ห้อใดยี่ห้อหนึ่งเท่านั้น
และสามารถทำงานได้ตามมาตรฐาน
- มีการปรับปรุงมาตรฐานใหม่ๆ มาเพื่อใช้งานในอนาคตโดยองค์กรต่างๆ, โรงงาน/ผู้ผลิต และผู้ใช้ผลิตภัณฑ์ ทำงานร่วมกัน |
|
| |
|
|
|
|
| |
มาตรฐานสากลที่ประเทศไทยใช้งานด้านระบบสายสัญญาณ |
|
| |
 |
|
American National Standards Institute (ANSI) : องค์กร ANSI ได้ถูกจัดตั้งขึ้นมาโดยมีวัตถุประสงค์ เพื่อเป็นผู้ประสานงานระหว่างองค์กรกําหนดมาตรฐานอื่น ๆ ในประเทศสหรัฐอเมริกา ANSI ประกอบด้วยสมาชิกมากกว่า 900 องค์กร ทั้งที่มาจากภาคอุตสาหกรรม องค์กรการศึกษา องค์กรการวิจัย องค์กรการคุ้มครองผู้บริโภค และองค์กรภาครัฐ
website : http://www.ansi.org/ |
|
| |
|
|
|
|
| |
 |
|
Electronic Industry Alliance (EIA) : สมาพันธ์อุตสาหกรรม อิเล็กทรอนิกส์ รับผิดชอบในด้านการกําหนดมาตรฐานสําหรับวงจรไฟฟ้า เช่น การกําหนดขนาดแรงดันไฟฟ้า ความหมายและตําแหน่งของการเชื่อมต่อวงจรอิเล็กทรอนิกส์ เช่น มาตรฐาน RS-232 (serial port) เป็นต้น
|
|
| |
|
|
|
|
| |
 |
|
Telecommunications Industry Association (TIA) : สมาคมอุตสาหกรรมการสื่อสารโทรคมนาคม ประกอบด้วยตัวแทนจากบริษัทโทรคมนาคมต่าง ๆ ที่ทําหน้าที่เป็นตัวแทนในการนําเสนอความคิดเห็นที่สามารถนําไปสู่การพัฒนาอุปกรณ์โทรคมนาคมที่ดีในอนาคต ทั้งภายใน ประเทศ และในระดับนานาชาติ และจะทําหน้าที่ในการกําหนดมาตรฐานต่างๆ โดย TIA มักจะควบคู่อยู่กับ EIA จนเรียกว่ามาตรฐานTIA/EIA
Website : http://www.tiaonline.org |
|
| |
|
|
|
|
| |
 |
|
International Standardization and Organization (ISO) : จัดตั้งขึ้นโดยมีวัตถุประสงค์ในการกําหนดกฎหมายมาตรฐานระหว่างชาติ ต่างๆ องค์กร ISO ทำหน้าที่ในการหาข้อสรุปให้เป็นมาตรฐานสากลต่อไป เช่น ISO 9001, ISO 14001 เป็นต้น ตัวอย่าง ISO ที่เห็นกันบ่อยๆ เช่น
ISO 9000 การจัดระบบการบริหารเพื่อประกันคุณภาพ ที่สามารถตรวจสอบได้ โดยผ่านระบบเอกสาร
ISO 14000 ระบบมาตรฐานระบบการจัดการสิ่งแวดล้อม มุ่งเน้นให้องค์กรมีการพัฒนาปรับปรุงสิ่งแวดล้อม อย่างต่อเนื่อง
website : http://www.iso.org |
|
| |
|
|
|
|
| |
 |
|
International Electrotechnical Commission (IEC) : คณะกรรมาธิการระหว่างประเทศว่าด้วยมาตรฐานสาขาอิเล็กทรอนิกส์ เป็นองค์กรอิสระที่ร่วมมือกันจัดตั้งเพื่อกำหนดมาตรฐานด้านไฟฟ้าและอิเล็กทรอนิกส์ และทำการจัดทำแบบการประเมินเพื่อการรับรองคุณภาพ
website : http://www.iec.ch/ |
|
| |
|
|
|
|
| |
 |
|
Restriction of Hazardous Substances (RoHS) : เป็นข้อกำหนดที่ 2002/95/EC ของสหภาพยุโรป (EU) ว่าด้วยเรื่องของการใช้สารที่เป็นอันตรายในอุปกรณ์เครื่องใช้ไฟฟ้าและอิเล็กทรอนิกส์ ซึ่งหมายความรวมถึงเครื่องใช้ทุกชนิด
website : http://www.rohsguide.com |
|
| |
|
|
|
|
| |
มาตรฐานที่ประเทศไทยใช้งานด้านระบบสายสัญญาณ |
|
| |
ในระบบสายสัญญาณนั้น มาตรฐานสากลที่ถูกใช้งานมากที่สุด รวมทั้งในประเทศไทยด้วยคือมาตรฐาน ANSI/TIA/EIA Standard หรือ TIA Standard ในปัจจุบัน เช่น มาตรฐาน ANSI/TIA-568-C ซึ่งเป็นเวอร์ชั่นล่าสุด โดยจะเป็นเนื้อหาที่เกี่ยวข้องกับส่วนต่างๆ ดังนี้
• Generic Telecommunications Cabling for Customer Premises (ANSI/TIA-568-C.0);
• Commercial Building Telecommunications Cabling Standard (ANSI/TIA-568-C.1);
• Balanced Twisted-Pair Telecommunications Cabling and Components Standards (ANIS/TIA-568-C.2);
• Optical Fiber Cabling Components Standard (ANSI/TIA-568-C.3);
• Telecommunications Pathways and Spaces (ANSI/TIA-569-C);
• Residential Telecommunications Infrastructure Standard (ANSI/TIA-570-C);
• Administration Standard Telecommunications Infrastructure (ANSI/TIA-606-B);
• Telecommunications Bonding and Grounding (Earthing) for Customer Premises (ANSI/TIA-607-B);
• Building Automation Systems Cabling Standard (ANSI/TIA-862-A);
• Telecommunications Infrastructure Standard for Data Centers (ANSI/TIA-942-A);
• Telecommunications Infrastructure Standard for Industrial Premises (ANSI/TIA-1005-A);
|
|
